设备工作原理
分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口处排出。
设备优势
● 适用于干法微米级产品的精细分级,可分级球状、片状、针状的颗粒,也可对不同密度的颗粒进行分级。
● 分级产品的粒度可达D97:2~45微米,产品粒度无级可调,品种更换极其方便。
● 分级效率(提取率)60%~80%,流动性好的物料分级效率就高,反之效率降低。
● 采用卧式分级涡轮装置,转速高,顶点切割准确。
● 可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。
● 控制系统采用PLC自动控制,运行状态实时显示,操作简便。
● 系统负压运行,粉尘排放量不超过40mg/m3,设备噪音通过采用隔音措施,不高于75dB(A)。
设备参数

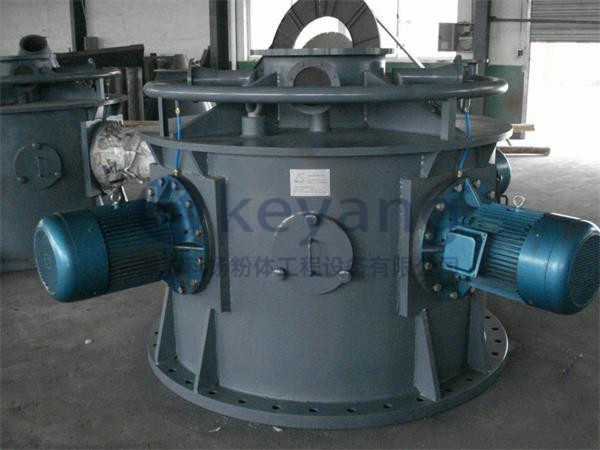

多转子分级机
参数/型号 | FW400 /3 | FW400 /4 | FW400 /6 | FW630 /3 | FW630 /4 | FW630 /6 | FW800 /3 | FW800 /4 | FW800 /6 |
处理量T/h | 0.2~1.5 | 0.3~2 | 0.5~3 | 1~5 | 2~8 | 3~10 | 2~8 | 3~10 | 5~15 |
产品粒径d97:um | 2~45 | 2~45 | 2~45 | 3~45 | 3~45 | 3~45 | 4~45 | 4~45 | 4~45 |
分级效率% | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 |
装机功率kw | 90-110 | 120-140 | 170-200 | 135-155 | 170-190 | 250-290 | 180-200 | 220-290 | 290-390 |
注:处理量与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。
