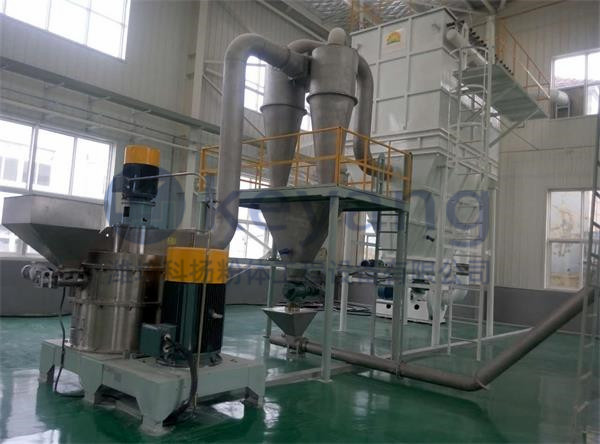

CSM-V立式超微粉碎机
时间:2018-06-30 14:40:59浏览量:588
产品详情


CSM-V系列内分级式磨粉机(立式分级)是一种具有超细分级功能的微粉生产设备,跟国外ACM属于同一类机型。 该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎,能获得5~150um的超细粉体,大流量的冷却气体能用于热敏性物料的粉碎。
设备工作原理
物料由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击,同时受到离心力的作用,与粉碎齿圈发生碰撞,受到剪切、摩擦、碰撞等多种综合力的作用,使物料粉碎,被粉碎的物料随气流运动到分级区,通过变频调节的分级轮,对粗细物料进行分离,符合细度要求的产品随气流进入旋风收集器和除尘器收集,粗物料返回分级区二次粉碎。
设备优势
●粉碎分级一体化设计,通过调整分级轮获得理想的产品粒度,替代传统机型的筛网来调节细度。
●结构紧凑、占地面积小,装机功率低、应用范围广,性价比高,系统粉碎时强大的粉碎气流产生较强的冷却功能,粉碎时温升低,特别适用于加工热敏性和纤维性物料,产品粒度均匀。
●可以根据物料的特性,粉碎部件灵活改变(棒状、锤头、齿状等)获得不同的粉碎力,提高粉碎效率。
●轴承、传动带采用进口部件,使用寿命长。

设备参数

型号/参数

CSM-280V

CSM-350V

CSM-510V

CSM-760V

CSM-1000V

CSM-1250V

配 套动 力(kw)

粉碎盘

7.5

11~15

22~30

45~55

90~110

132~160

分级叶轮

1.5

2.2

4~5.5

7.5~11

15

18.5~22

喂料器

0.55~1.1

转速(r/min)

粉碎盘

7500

6200

4200

2800

2100

1700

分级叶轮

500~4500

500~4000

400~3000

300~2500

250~2000

200~1600

喂料器

20~100

最大处理风量(m3/h)

700

900

3000

5400

10000

15000

粉碎粒度(um)

5~300

10~300

产    量(kg/h)

2~100

10~400

15~600

30~1200

60~1500

300~3000

注:产品与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。
工艺流程图
